在0.4KV低壓三相四線制配網中，負荷大多為單相負載。居民用電不同期及用電量大小的差異導致按戶數平均分布設計的配網在實際運行中存在嚴重的不平衡。

三相負荷不平衡的主要危害：

1.中性線電流很大，導致線路壓降大、線路損耗大、線路加速老化；

2.臺變發熱嚴重，極易引發火災，影響設備安全運行；

3.中性點偏移，導致供電電壓不穩定，電壓不合格率上升；

4.單相過載，跳閘導致大面積停電，投訴率居高不下；

采用人工調相費時、費力、時效性、針對性差，不能有效解決問題。源頭預防、常態監測、科學施策、動態治理是運維工作的基本原則，建立配電臺區三相負荷常態監測與動態調整管理機制，切實提高配電臺區供電質量、降低損耗、提升安全經濟運行水平是運維工作的長期目標。

YC-X707換相開關式三相不平衡治理裝置是一種實時、智能的自動負荷調控系統，對單相負荷接入進行有序的換相控制，可以有效解決臺區三相不平衡問題。

產品組成

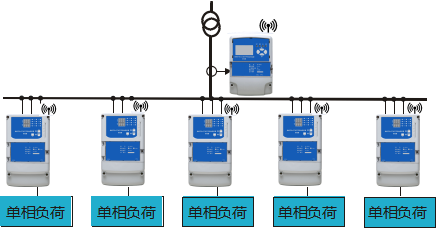

YC-X707換相開關式三相不平衡治理裝置由主控器BMC和換相器PEX組成。主控器采集臺區實時負荷數據，分析各換相器的負荷電壓、電流，形成并發送指令到換相器；換相器接收主控器換相指令并執行指令，完成帶載換相動作。主控器與換相器之間通過LORA無線通信。一個臺區根據變壓器容量及不平衡嚴重程度，配置一臺主控器及若干臺換相器。

1. 不斷電自動換相技術，換相過程無涌流，無諧波，換相平穩可靠

u 換相時間0毫秒，換相過程由電力電子器件完成，不產生拉弧、無電壓暫降、短時中斷、電壓突變、涌流等現象。

u 換相結束后由磁保持開關保持穩態，無損耗。

2. 精準定位換相，確保配網各支路逐段平衡

u 獨有的逐段壓降綜合算法，優先調整線路不平衡度極值處的換相器，確保負荷分布優質，降低線路中性線電流，提高末端供電電壓。

3. 換相開關壽命長，實時調整

u 每臺換相開關換相次數不小于20萬次（使用壽命約10年）。

u 換相過程由電力電子器件完成，突破機械觸點電氣壽命限制，無需限定每日換相次數，時刻保持負荷平衡分配，治理顯著提高。

4. 節能降損，提高臺區整體運行質量

u 通過軟、硬件技術的優化，具有優異的連續調控能力，降低變壓器損耗，降低線路損耗，改善變壓器、線路負載合理化運行，防止用電高峰線路跳閘、起火、變壓器燒壞等安全隱患、減少客戶投訴率，提高臺區用電質量。

u 通過全時段將負荷調控?fù)Q相，始終將中性線電流控制在極小，投運后降損增效顯著。

5. 功能靈活，參數化設計

u 可設置換相約束條件，按每個臺區的具體情況對換相約束條件整定，如：負載率、不平衡度、中線電流等。

u 主控器具備多種通信方式，便于管理監控。主控器與換相開關采用Lora無線通信，還可通過RS485、GPRS等通信接口與其他設備和后臺交換數據。

u 臺區管理分層，便于大規模部署。臺區管理按歸屬地、臺區號、設備號自上而下的體系管理，在大規模部署時清晰明了迅速定位。
